一： 特點及用途：

    RX-100KN變頻電腦控制材料拉力測試機是一種具有國內領先技術的材料檢測設備。產品適用于金屬、非金屬、復合材料及制品的拉伸、壓縮、彎曲、剪切、撕裂、剝離等物理性能試驗。運用Windows98/ME/2000/XP操作系統平臺，圖形圖象化的軟件界面、靈活的數據處理方式、模塊化面向?qū)ο蟮木幊谭椒ā踩南尬槐Ｗo(hù)等功能。還具有算法自動生成、試驗報告自動編輯功能；大大方便了調試和系統再開發能力，可計算最大力、屈服力、非比例屈服力、平均剝離力、彈性模量等參數；使用高精度的測量?jī)x器，集高度自動化、智能化于一體。其結構新穎,技術先進,性能穩定,操作簡單靈活,維護方便,可用于科研部門、大中專院校和工礦企業對各種材料進行力學性能分析和生產質量檢驗。

1、簡介

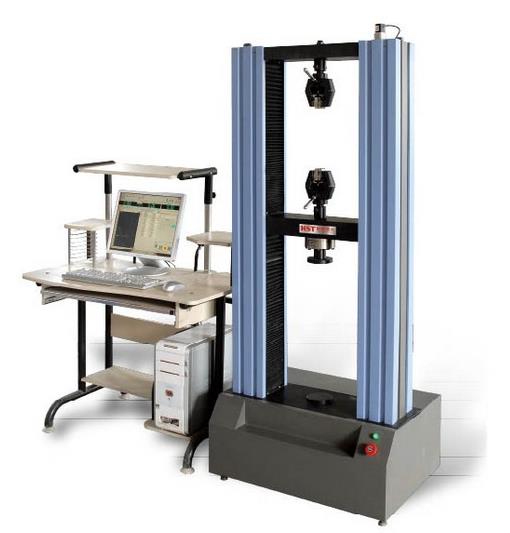

  RX-100KN多功能電子拉力機用于各種材料的拉伸、壓縮、彎曲、剪切、撕裂、剝離等力學性能底測定。本機為龍門式機架，外觀新穎大方。電腦數字調速系統，配備力傳感器及伸長自動跟蹤裝置，穩定性好。電器采用PC機和接口電路板進行數據的采集、保存、處理和打印試驗結果，可計算最大力、屈服力、平均剝離力、最大變形等一些材料的基本物理性能參數。試驗過程中，微機實時采集力值和變形信號，軟件顯示“力值—位移”曲線，試驗結束后，自動計算，保存參數，并可打印出用戶所需要的報告形式。

2、 結構原理

     主機由電子調速系統、傳動機構、測力系統和伸長自動跟蹤裝置組成。

     電子調速系統：本機采用交流調速，對應拉伸速度為1－Xmm/min（X為用戶底要求），以最高速度返回。

     傳動結構：電機通過帶動絲桿傳動，兩根絲桿同步帶動移動橫梁。

     測力系統：主機移動橫梁上裝有測力傳感器（傳感器只受垂直力，不受扭力和測向力）保證測力準確，試驗過程中，試樣的受力情況可由傳感器變?yōu)殡娦盘?hào)輸入。

     伸長跟蹤裝置：該裝置用于測量試樣的變形，可由外置的跟蹤器，也可由內置的跟蹤器跟蹤。也可不用跟蹤器，由電機內置的變形裝置跟蹤。

3、主要技術參數

     3.1 力值分辨率：0.01N

     3.2 系統精度：小于±0.3％

     3.3 速度范圍：0－250mm/min（特殊要求可另定）

     3.4 伸長跟蹤誤差：±0.1mm

     3.5 電源電壓：AC380V±10％   50Hz

     3.6 外形尺寸（長×寬×高）：720×650×2200 mm

     3.7 凈重：220KG

4.多功能電子拉力機特點

     自動清零：計算機控制試驗指令后，系統自動清零；
     高智能：試驗結束后，自動判別斷裂，夾具自動返回初始位置
     多功能：更換不同的夾具，可進行不同的試驗；
     自動換檔：根據負荷的大小，切換不同的檔次；
     改變速度：可任意改變?cè)囼?yàn)速度
     控制方法：可選擇試驗力、試驗速度、位移、應變等試驗方法。
     功能超強：全程記錄測試數據。提供保存、對比和追蹤等功能服 務，可用鼠標任意找出試驗曲線逐點的力值和變形數據分析，并可局部放大對比。
     多重保護：具有自動限位和超載自動保護功能。
     自動計算：自動計算各種試驗結果，并可對報告任意修改
     自動測長：配備高精度編碼器，自動測量位移行程及標點間伸長量。
     高品味：精雕細琢，線條流暢，加上高精度的軟硬件技術及整合能力，充分體現精湛的制造工藝及靈巧的力度。

5.配置

   1、龍門雙柱式。

   2、高精度傳感器壹只
   3、高精度光電自動跟蹤器
   4、萬能試驗機軟件具有自動計算、存儲、對比等功能

   5、有手動操作面板和軟件操作面板兩種選擇
   6、德國湯姆生滾珠絲桿
   7、高性能電機傳動、無噪音、無震動、運行平穩
   8、專用試驗夾具

  9、19寸清華同方液晶電腦，惠普彩色打印機。
