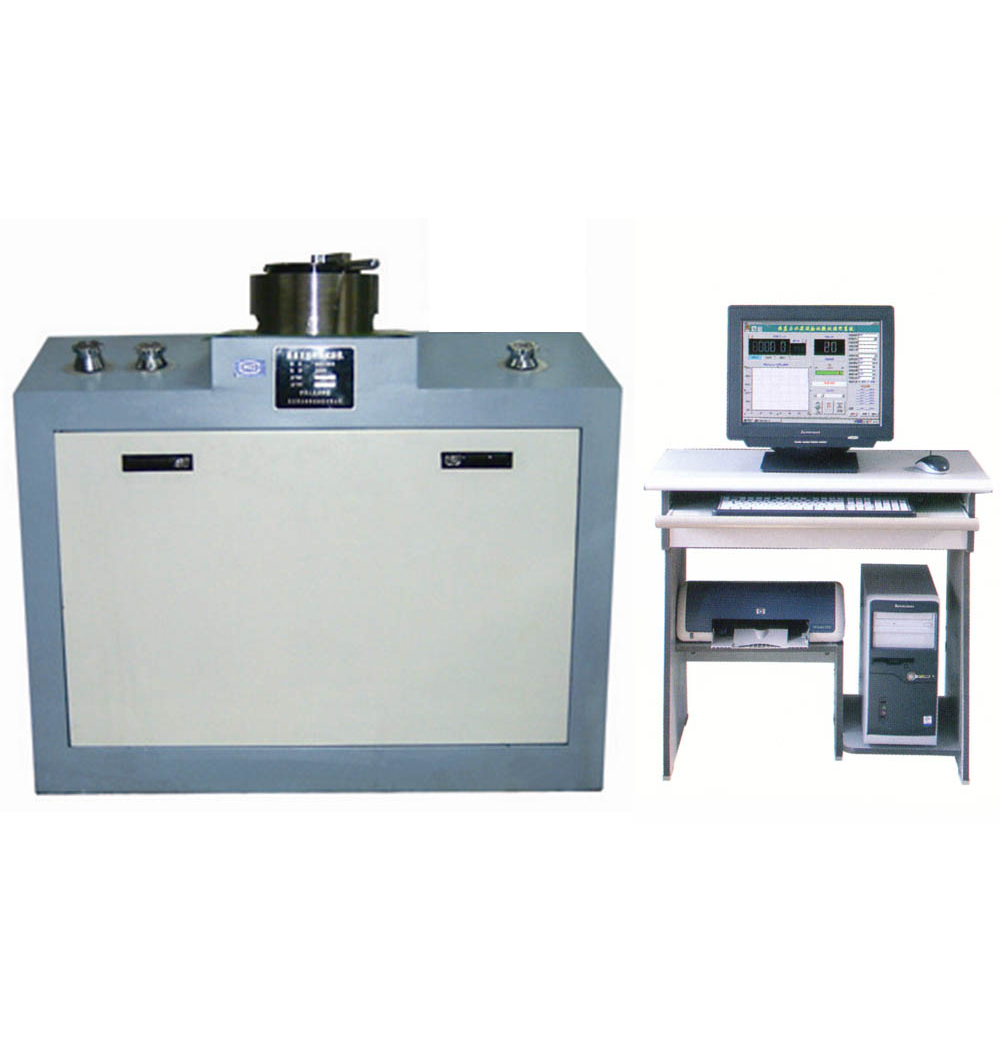

一、 設備名稱:微機控制電液伺服自動杯突試驗機

二、 型    號:RX-8620

三、 性能說明:

對金屬薄板和帶材進行工藝性試驗，可實現國家標準GB4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗》檢驗金屬薄板和帶材在試驗過程中的塑性變形性能，檢驗有色金屬薄板的各向異性。

采用電液伺服技術加荷，計算機控制，可自動夾緊試樣，夾緊力可以調整，并在試驗過程中保持恒定；自動判斷杯突值；有沖壓力、夾緊力的指示裝置及沖壓負荷超載保護裝置。操作方便省力，加荷穩定，示值可靠?？娠@示打印測試曲線、報告，并可永久保存數據。

四、主要技術指標：

1） 可試驗板材厚度：

標準杯突試驗：黑色金屬板0.2-3mm

2） 板材最大寬度：100mm

3） 沖頭最大行程：60mm

4） 夾緊活塞行程：0-21mm

5） 最大沖杯負荷：60KNmax

6） 最大夾緊負荷：10KN

7） 變形精度：±0.5%

8） 試驗速度：0.01mm/min~200mm/min（無極調速）

9） 試驗力測量精度：±1%

10） 杯突試驗?zāi)＞咭?guī)格：

                標準杯突沖頭：φ20±0.05mm

                標準墊?？讖剑?/span>φ33±0.1mm

                標準固定模孔徑：φ27±0.05mm

                注：非標準杯突沖頭：

Sφ15±0.05mm

Sφ8±0.02mm

Sφ3±0.02mm

11） 單獨訂貨提供沖杯模具規格：

可作有色金屬薄板厚0.4-3mm的全套模具

12） 電源功率：最大1.1KW

13） 試驗機外形尺寸：  主機1300×800×1300（mm）

14） 凈重：1000Kg

五、標準配置及附件：

1）60KN杯突試驗機主機           1臺

2）杯突試驗控制系統              1套

3）標準杯突沖頭（Sφ20mm）      1只

4）非標準杯突沖頭：

Sφ15±0.05mm

Sφ8±0.02mm

Sφ3±0.02mm

5）液壓系統                      1套

6）10Mpa傳感器                  1只

7）20 Mpa傳感器                 1只

8）高性能電液伺服閥              1只

9）聯想計算機                    1臺

10）HP噴墨打印機               1臺

11）Windows中文版應用軟件      1套
