1）簡介

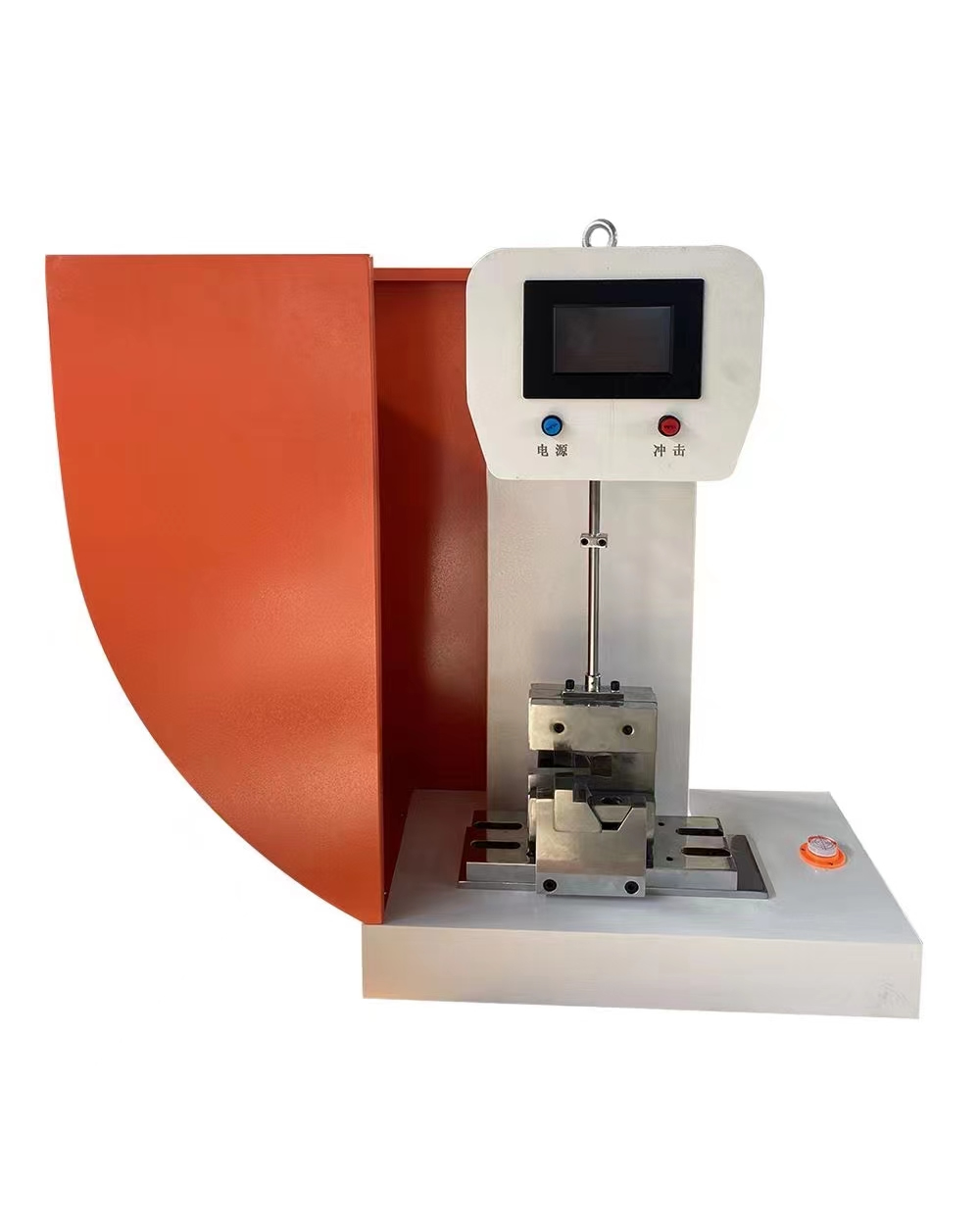

RX-3100C型本設備主要用于硬質塑料（包括板材,管材,塑料異性材）,增強尼龍,玻璃鋼,陶瓷,鑄石,電絕緣材料等非金屬材料的沖擊韌性的測定。本沖擊試驗機主要技術參數完全符合ISO179,GB/T1043,GB/T2611,JB/T8762等標準的要求。顯示直觀,結構簡單,操作方便,數據準確是本試驗機的幾大特點。
（2）儀器參數：
1, 使用溫度（15-35）℃
2,沖擊速度：3.8m/s
3,沖擊能量：7.5J ,15J,25J,50J
4, 沖擊擺力矩：Pd7.5=4.01924N·M
Pd15=8.03848N·M
Pd25=13.39746N·M
Pd50=26.79492N·M
5, 精度：角度（0.01°） 能量（0.001J）
6, 擺錘預揚角：150°±1°
7, 打擊中心距：395mm
8, 沖擊刀刃圓角半徑：2±0.5mm
9,沖擊刀刃夾角：30±1°
10,鉗口圓角半徑：1.0±0.1mm
11,試樣類型,尺寸,支撐線的距離（單位mm）
|
試樣類型
|
長度L
|
寬度B
|
厚度D
|
支撐線間距離
|
|
基本尺寸
|
極限偏差
|
基本尺寸
|
極限偏差
|
基本尺寸
|
極限偏差
|
|
1
|
80
|
±2
|
10
|
±0.5
|
4
|
±0.2
|
60
|
|
2
|
80
|
±2
|
10
|
±0.2
|
2.5
|
|
62
|
|
3
|
120
|
±2
|
15
|
±0.5
|
10
|
±0.5
|
70
|
|
4
|
125
|
±2
|
13
|
±0.5
|
13
|
±0.5
|
95
|
（3）儀器配置：
本試驗機由機身,沖擊擺,試樣支座,測量裝置,操縱機構等部分組成
1, 機身：由一個橫梁,角度定位機構,水平儀組成。
2, 沖擊擺：由一個上連接套,擺桿,擺錘,定位塊,沖擊刀刃等組成。擺錘能量由2個主擺錘及8個配重砝碼組成。2個主擺錘分別為7.5 J與25J。配重砝碼有4塊為15J配重，其余4塊為50J配重。
3, 試樣支座：由鉗口支座,鉗口組成。試驗前可以根據試樣要求（試驗類型）選擇適當?shù)你Q口。
4, 操縱機構：由釋放機構,手柄組成。該機構是把沖擊擺固定在150°的位置上，并自動落錘沖擊。
(4) 數據處理
沖擊強度按下面公式計算
1, 無缺口試樣沖擊強度a(kJ/m2)計算公式如下：
a=1000×E/(b×d)
式中：E——試樣吸收的沖擊能量（J）
b——試樣寬度
d——試樣厚度
2,缺口試樣沖擊強度ak(KJ/m2)計算公式如下：
ak=1000×Ek/(b×dk)
式中：Ek——缺口試樣吸收的沖擊能量（J）
b——試樣寬度
dk——缺口試樣缺口處剩余厚度
3,側向缺口試樣沖擊強度ak(KJ/m2)計算公式如下：
ak=1000×Ek/(b×dk)
式中：Ek——側向缺口試樣吸收的沖擊能量（J）
b——側向試樣寬度
dk——側向缺口試樣缺口處剩余厚度
