一、儀器用途
1. 橡膠襯套疲勞試驗機，主要用于：壓簧、拉簧、阻尼彈簧、電力配件、汽車配件、彈性體、彈性構件等產品的壽命。
二、儀器結構、特點及原理
1. 主體：主機械、電機、PLC、觸摸屏或微機控制器等部分組成。
2. 加載：電機加載，帶輪轉動。
3. 原理：疲勞試驗機，是機械式疲勞試驗機；主要部件為：偏心距離可調式凸輪；通過直線立柱的導向作用，將凸輪的圓周運動轉換為直線循環運動；通過調整電機的轉速，實現試驗頻率的調整。
4. 特點：操作簡便、結構緊湊、框架合理、穩定性高。
三、依據標準
1. 儀器的制造和檢驗標準。
2. 可以提供的用于彈簧試驗的標準。
3. 可以提供的用于構件、裝配體的試驗標準。
4. 可以符合用戶提供的標準及要求。
四、儀器簡述
1. 彈簧試驗機，由主機、數控系統、功能附件等部件組成。

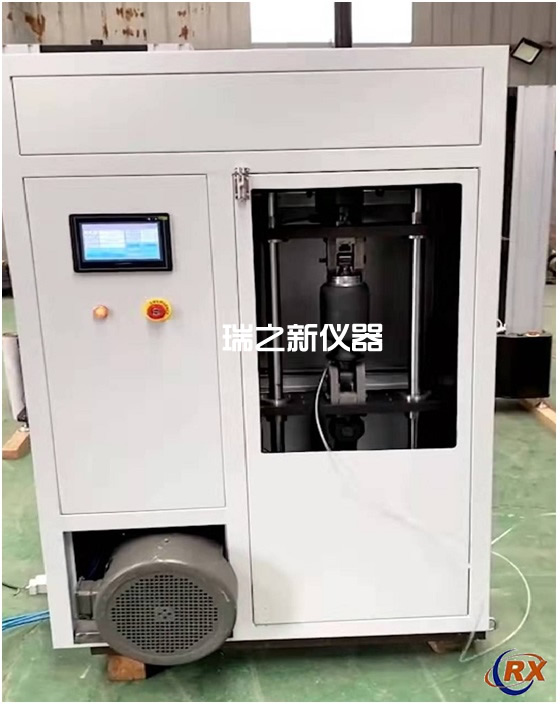

2. 主機結構示意圖：
五、軟件簡述：

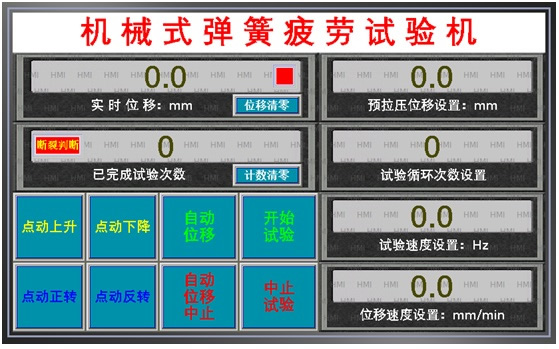

A．主界面（界面僅供參考，以實際需求略有改動）
B．特點
1. 采用PLC作為邏輯控制器，整機響應迅速，并可定制功能。
2. 采用觸摸顯示屏顯示和設置相關試驗參數。
3. 可預置試驗次數和試驗頻率，可根據需求定制試驗頻率。
4. 到達次數、試樣（金屬）斷裂時，停機。
C．功能
1. 主要的試驗操作、控制功能均集成在主控面版上，操作方便，顯示清晰。
2. 顯示窗口包括：頻率顯示窗口（含峰值顯示窗）、計數顯示窗口、狀態窗口。
3. 預置試驗次數。
4. 預置試驗頻率。
5. 斷裂停機。
6. 數據保存、打?。ㄟx配）。
六、主要參數
1. 測量范圍 0-5000N
2. 頻率范圍 0-5Hz
3. 振幅范圍 0-100mm連續可調
4. 計數范圍 0-99999999
5. 停機精度 ±1次
6. 有效空間 450mm
7. 工位個數 多工位
8. 電機功率 5.5KW
9. 電源電壓 AC380V
七、主體配置
1. 主機框架 1套
2. 偏心輪 1套
3. 主軸總成 1套
4. 電機、驅動 1套
5. 數顯控制器 1臺
6. 微型打印機 選配
7. 輔具 1套
八、配件清單
1. 電源開關 1只
2. 導向立柱 1支
3. 同步帶輪 1套
4. 同步皮帶 1條
5. 霍爾計數器 1只
6. 鈑金外殼 1套
7. 導線 若干
8. 隨機工具 依裝箱單
